- طراحی بر اساس استاندارد:
EN ۵۴-۲: ۱۹۹۷ + AC: ۱۹۹۹ + A۱:۲۰۰۶
EN ۵۴-۴: ۱۹۹۷ + AC: ۱۹۹۹ + A۱:۲۰۰۲ + A۲:۲۰۰۶
ویژگیهای سخت افزاری
- طراحی بر اساس میکروپروسسور ARM ۳۲بیتی
- طراحی ماژولار به منظور کاهش هزینه ی تعمیر و نگهداری و افزایش انعطافپذیری سیستم
- صفحه نمایش لمسی ۷ اینچی با رزولوشن ۸۰۰×۴۸۰
- استفاده از پروتکل دیجیتالی پیشرفته با نویزپذیری کم
- دارای دو لوپ پیشفرض با قابلیت پیکربندی لوپ باز و بسته و تشخیص خودکار المانها
- قابلیت ارتقا لوپها تا ۱۰ لوپ با استفاده از ۵ کارت توسعه لوپ
- پشتیبانی حداکثر ۲۴۰ المان آدرس پذیر در هر لوپ، بسته به طول مسیر لوپ و سایز و کیفیت کابل مورد استفاده
- مجهز به LEDهای نشانگر وضعیت پنل
- دارای بازر هشدار با قابلیت فعالسازی حالت سکوت
- دارای خروجی کنتاکت رله، جهت کاربردهای مدار فرمان سیستم تخلیه ی دود، فعالسازی سیستم اطفا حریق و … در شرایط فایر
- دارای دو خروجی ۲۴ ولت نظارت شده با قابلیت حداکثر جریان ۵۰۰ میلی آمپر برای استفاده از آژیرهای متعارف
- دارای خروجی ولتاژ ۲۴ ولت کمکی با قابلیت حداکثر جریان ۵۰۰ میلی آمپر
- دارای یک پورت RJ-۴۵ به منظور اتصال به ماژول سنس واچ به منظور مانیتورینگ از راه دور
- دارای یک پورت Ethernet جهت مانیتورینگ وضعیت پانل با استفاده از PC
- دارای یک پورت USB ۲,۰ برای برنامه ریزی و تهیه نسخه پشتیبان از تنظیمات و گزارش گیری از رخدادهای پنل
- دارای کانکتور توسعه برای نصب کارت شبکه IP Card مختص سیستم Wise به منظور ایجاد شبکه ی یکپارچهی بین پنلی
- دارای یک عدد پورت RS-۴۸۵ برای اتصال به Repeater
- پشتیبانی از ۲ عدد باتری ۱۲ولت ۷,۲ آمپرساعت سری شده در زمان قطعی برق مطابق با استاندارد
- امکان اتصال پرینتر جهت چاپ رویدادها
- دارای خروجی تلفنکننده
ویژگیهای نرم افزاری
- مدیریت تمامی المانهای آدرسپذیر در هر لوپ
- قابلیت تعریف و برنامه ریزی ۳۲ ناحیه (Zone)
- ذخیرهی بیش از ۳۰۰۰ رخداد در مرکز کنترل
- قابلیت جست وجو و شناسایی خودکار کلیهی المانهای آدرسپذیر در هر لوپ
- پشتیبانی از انواع دتکتورها و ماژولهای آدرسپذیر معرفی شده توسط سازنده
- قابلیت تعریف ۳۲ عدد Output Zone که امکان تعریف ۳۲ المان خروجی برای هریک وجود دارد.
- قابلیت تعریف ۳۲ عدد Logic Function با امکان اضافه کردن Output Zone و المانهای آدرس پذیر
کاربرد
مرکز کنترل آدرس پذیر Wise با قابلیت نویزپذیری کم، برای پروژههایی با تعداد المان بالا و پیچیده از جمله برجها و مجتمعهای مسکونی، برجها و ساختمانهای بزرگ تجاری و … به منظور مشخص شدن محل دقیق رویدادها و اعلان آن به کاربر، کاربرد دارد.
ساختار محصول

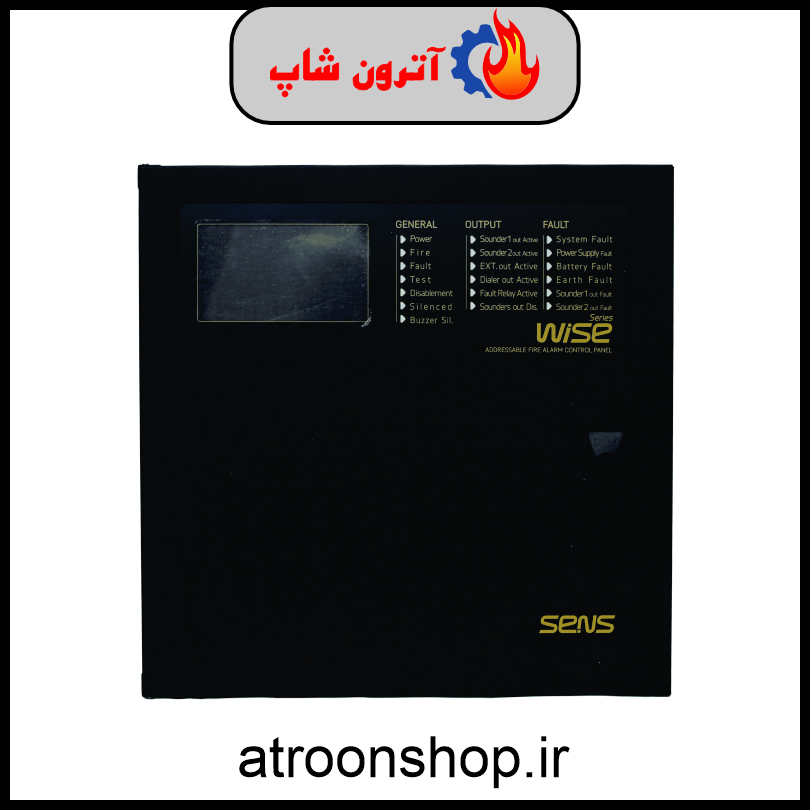

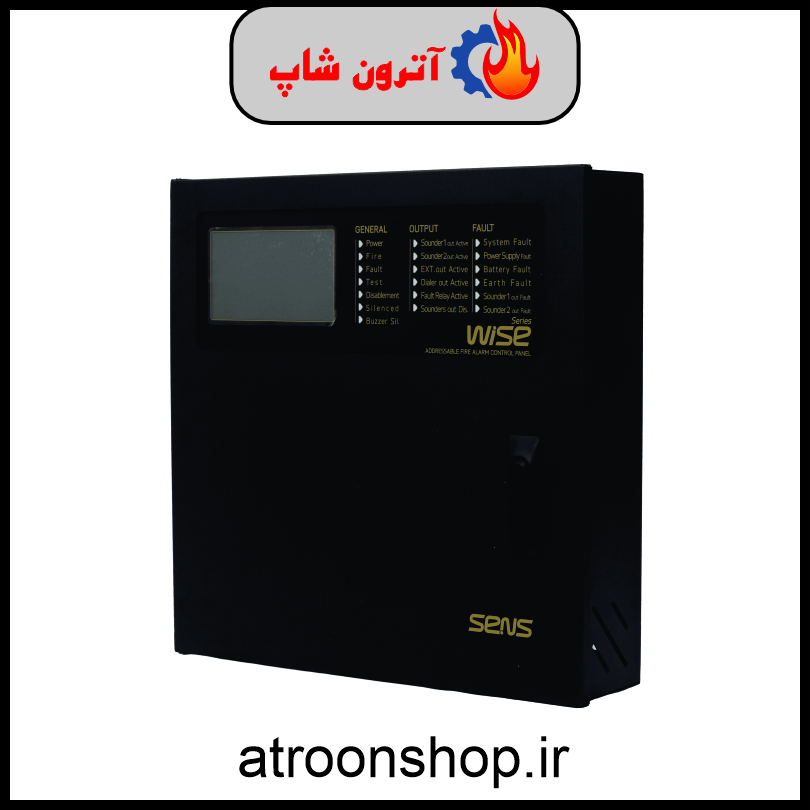

جنس بدنهی پنل از فلز با رنگ مشکی میباشد که داری درب برای دسترسی آسان به داخل پنل برای تعویض و یا تعمیر اجزا پنل از جمله باتری، بردها ، پاور سوئیچینگ و افزایش ظرفیت مرکزکنترل با استفاده از کارت توسعهی لوپ و … است.
| ولتاژ تغذیه : | ۲۲۰ ولت ۶۰/۵۰ هرتز |
| حداکثر جریان مصرفی : | ۵۰۰ میلیآمپر |
| فیوز ورودی : | ۴ آمپری |
| نوع باتری : | ۲×۱۲ ولت ۷,۲ آمپرساعت |
| حداکثر جریان بارهای خارجی : | ۵۰۰ میلی آمپر |
| خروجی آژیر نظارت شونده : | ۵۰۰ میلی آمپر |
| خروجی رله : | ۲۴ ولت – ۷ آمپر |
| خروجی AUX : | ۲۴ ولت ۵۰۰ میلیآمپر |
| صفحه کلید : | لمسی |
| نوع نشانگر نوری : | LED |
| نوع هشداردهنده صوتی : | Buzzer |
| رزولوشن تصویر : | ۸۰۰×۴۸۰ |
| حداکثر تعداد قابل ثبت رویداد : | ۱۰۰۰۰ |
| تعداد سطوح کاربری : | ۲ سطح دسترسی با ورود رمز، یک سطح دسترسی بدون رمز و دسترسی Maintenance |
| حداکثر تعداد کارت توسعه لوپ های قابل نصب : | ۵ |
| حداکثر تعداد Zone : | ۳۲ |
| حداکثر تعداد Output Zone : | ۳۲ |
| حداکثر تعداد Logic Function : | ۳۲ |
| حداکثر جریان خروجی رلهی فایر : | ۷ آمپر |
| حداکثر جریان خروجی رلهی فالت : | ۷ آمپر |
| ابعاد : | ۱۲۰×۴۸۵×۴۸۵ میلیمتر |
| وزن بدون باتری : | ۹ کیلوگرم |
