دتکتور شعله UV/IR مدل FD30i برند IXION
در هنگام آتشسوزی، علاوه بر دود و حرارت، طیف وسیعی از اشعه ماوراء بنفش (Ultra Violet) و مادون قرمز (Infra-Red) نیز ساطع میشود که آشکارساز شعله قادر به تشخیص آنها است. در حالی که عملکرد دتکتورهای دود و به ایجاد شرایط حریق در حد مشخصی بستگی دارد، آشکارسازهای شعله به محض تشکیل شعله، حریق را در همان لحظات ابتدایی کشف میکنند. به همین دلیل، استفاده از دتکتورهای شعله در اماکنی که مواد و مایعات قابل اشتعال نگهداری میشود، بسیار متداول است. دتکتورهای شعلهای IXION FEUER در مدلهای UV و UV/IR تولید میشوند و دارای طرح صنعتی ثبت شده در سازمان ثبت اسناد و املاک کشور بوده و فناوری بکار رفته در آنها نیز به عنوان اختراع به ثبت رسیده است.
نقاط قوت محصول:
- محصول شرکت دانش بنیان ایرانی
- مقاوم دربرابر تشعشعات ناشی از جوشکاری
- ضریب اطمینان بسیار بالا و حذف آلارمهای کاذب
- یک سال گارانتی و خدمات پس از فروش
- دارای خروجی رلهای برای اتصال به انواع سیستمها
- قیمت مقرون به صرفه و پشتیبانی فنی
- درجه حفاظت محیطی IP54

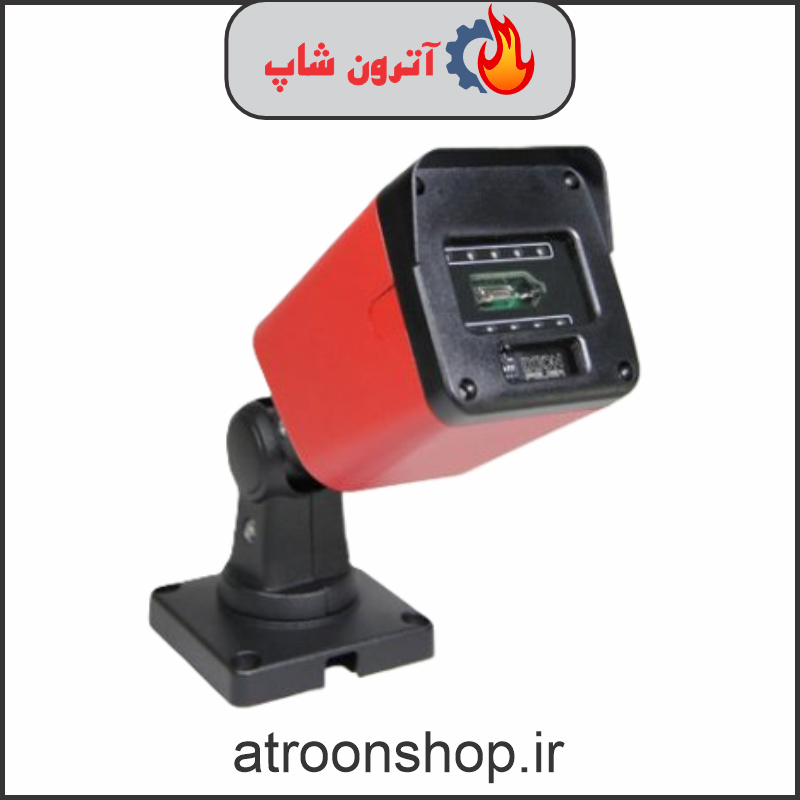

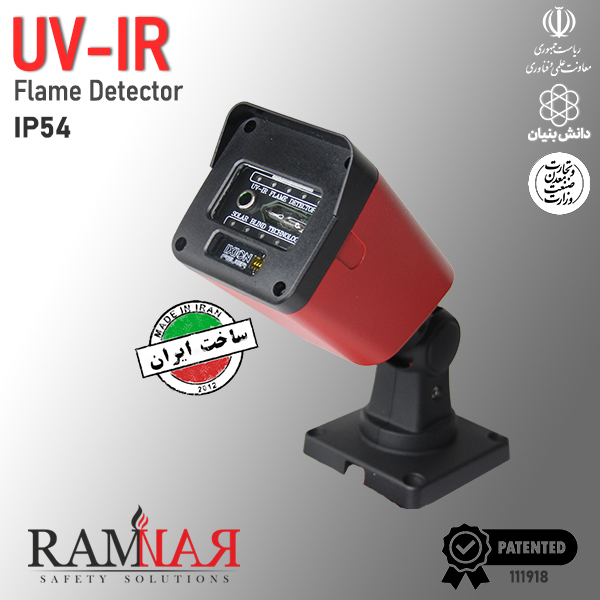

دتکتور شعله UV/IR مدل FD30i برند IXION
همانطور که از نام این کاشف حریق مشخص است، دتکتور شعله UV/IR مدل FD30i برند IXION برای کشف حریق در لحظات ابتدایی شکلگیری شعله به کار میرود.
این دتکتورها با استفاده از حسگر UV/IR وقوع حریق را سریع بررسی مینماید.
شعلهها در هنگام احتراق مقدار زیادی اشعه ماوراء بنفش (UV) و همچنین انرژی حرارتی در طیف مادون قرمز (IR) ساطع میکنند که با وجود این حسگر پیشرفته در این نوع دتکتور شعله سریعا آتشسوزی تشخیص و از انتشار آن جلوگیری میکند.
در کدام مکانها هشداردهنده شعله نصب کنم؟
در مکانهایی که آتشسوزی با تشکیل شعله همراه است، استفاده از دتکتور شعله بسیار سودمند است. همچون موارد زیر:
- انبارها
- چاپخانهها
- مبلسازیها
- تعمیرگاه ماشین
- کارگاههای رنگ
- کارگاههای تولیدی
- پارکینگهای عمومي
- گالریها و نمایشگاهها
- سالنهای سینما و نمایش
- خدمات فنی درون شهری
- نمایندگیهای تعمیرات خودرو
- اماکن تجاری، اداری و صنایع کوچک
- گالریهای مبلمان و دکوراسیون لوکس
دتکتور شعله در کجا نصب میشود؟
نکات به شما جهت تعیین مکان نصب دتکتورشعله کمک میکند:
- دتکتور شعله میبایست شعله را بصورت مستقیم ببیند. لذا باید به نحوی نصب شود که هیچ نقطه کوری نداشته باشد.
- زاویه دید این آشکارساز 90 درجه میباشد.
- به طور کلی بهتر است ارتفاع نصب دتکتور شعله ای حداقل 2 برابر بیشتر از ارتفاع هر چیزی در سالن باشد تا ناحیه کور به حداقل میزان کاهش یابد.
- جهت کاهش نقاط کور، از دتکتور شعله به تعداد کافی استفاده کنید.
- از آنجا که وجود دود، حساسیت دتکتور شعله را به طرز شدیدی کاهش میدهد، لذا دتکتور را حداقل 150 سانتی متر زیر سقف نصب کنید.
تشخیص شعله توسط دتکتور شعله UV/IR چه شرایطی دارد؟
تعداد و جانمایی دتکتورها به سه عامل زیر وابسته است:
- اندازه مورد انتظار شعله
- فاصله شعله تا آشکارساز
- زاویه دید آشکارساز شعله
در ادامه تمام این موارد را توضیح خواهیم داد.
اندازه مورد انتظار شعله:
یکی از نکاتی که حائز اهمیت است، دقت به فرمول ارتباط فاصله و حجم آتش از دتکتور شعله میباشد. به این معنا که اگر فاصله آتش از دتکتور شعله UV/IR دو برابر شود، حجم آتش باید 4 برابر باشد تا توسط دتکتور دیده و تشخیص داده شود.
فاصله شعله تا آشکارساز:
در واقع آشکارساز شعله آتشسوزی را در فواصل دورتر تشخیص میدهد، اما اندازه شعله در چنین فواصلی باید به نسبت بزرگتر باشد تا از تشخیص صد درصدی اطمینان حاصل شود.
زاویه دید آشکارساز شعله:
همانطور که پیشتر هم گفته شد زاویه دید این آشکارساز 90 درجه میباشد. به این مفهوم که زاویه دید آن شبیه مخروط میباشد که از هر طرف 45 درجه را پوشش میدهد.
دتکتور شعله UV/IR چه حریقهایی را تشخیص میدهد؟
آشکارسازهای شعله UV/IR برای تشخیص طیف وسیعی از شعلهها از جمله آتش ناشی از مواد هیدروکربنی و گازی طراحی شدهاند.
عملکرد صحیح دتکتور شعله نیازمند تمیز بودن لنز محافظ سنسور میباشد.
نشانگرها
- نشانگر Power (نشان دهنده روشن بودن دستگاه)
نشانگر پاور (LEDهای سبز رنگ) برای نشان دادن وضعیت تغذیه دستگاه استفاده میشود که نشان دهنده روشن بودن دستگاه است.
- نشانگر هشدار(آلارم)
نشانگرهای هشدار (LEDهای قرمز رنگ) برای نشان دادن وضعیت هشدار (آلارم) میباشد. این نشانگر در زمان تشخیص شعله روشن میشود.
نحوه نصب
- شروع کار
پس از اتصال آشکارساز به ولتاژ تغذیه (24 Vdc) ابتدا به ترتیب LEDهای سبز و قرمز هرکدام 4 بار چشمک میزنند و سپس مدت زمانی جهت آماده به کار شدن آشکارساز مورد نیاز است. پس از آن نشانگرهای سبز به صورت چشمک زن فعال شده که نشان دهنده عملکرد عادی آشکارساز میباشد.
- نحوه نصب
تغدیه دستگاه 24V DC میباشد که به ترمینال POWER دستگاه متصل میشود.
رله Fire در هنگام فعال شدن هشدار دهنده از حالت NO به NC تغییر وضعیت میدهد.
رله Fault در هنگام خطای دستگاه یا قطع شدن تغذیه از حالت NC به NO تغییر وضعیت میدهد.
جزئیات محدوده تشخیص شعله
آشکارساز شعله دوربینی FD30i برای تشخیص طیف وسیعی از شعلهها طراحی شده است، اما حساسیت آن ممکن است بسته به ماده و نوع شعله متفاوت باشد.
ابعاد شعله نیز برای عملکرد مناسب آشکارساز مهم است و FD30i از این نظر با استاندارد اروپایی EN54-10 مطابقت دارد.
آشکارساز روی بالاترین حساسیت خود تنظیم شده است.
این محصول تولید شرکت دانشبنیان رامنار تجهیز نوین میباشد و شامل 1 سال گارانتی است.
| Detection Distance | Fire size | Fuel |
| 30m | 30cm*30cm | N-Heptane |
| 30m | 30cm*30cm | Gasoline |
| 21.6m | 30cm*30cm | Diesel Fuel |
| 21.6m | 30cm*30cm | JP5 |
| 21.6m | 30cm*30cm | Kerosene |
| 21.6m | 30cm*30cm | Ethanol 95% |
| 12.5m | 30cm*30cm | Methanol |
| 21.6m | 30cm*30cm | IPA (Isopropyl Alcohol) |
| 24m | 75cm*25cm2 | Hydrogen |
| 26.4m | 75cm*25cm2 | Methane |
| 26.4m | 75cm*25cm2 | LPG (Propane) |
| 19.8m | 30cm*30cm | Polypropylene Pellets |
| 13.8m | 50cm*20cm2 | Silane |
| 12m | 30cm*30cm | Office Paper |
شرایط گارانتی
این دستگاه دارای 1 سال گارانتی پس از تاریخ تولید میباشد.
جهت بهرهمندی بهینه از گارانتی موارد زیر را به دقت مطالعه نمایید:
- بازکردن برد جلویی دتکتور شعله
- هرگونه شرایط نامناسب نگهداری، مواد شیمیایی و شکستگی
- اتصال ولتاژ تغذیه نامناسب و خارج از محدوده اعلام شده
- ضربه فیزیکی شدید به نحوی که اثرات آن قابل مشاهده باشد
- هرگونه دستکاری در قطعات دستگاه و اقدام به تعمیر توسط افراد متفرقه
+ تفاوت شعله UV و UV/IR در چیست؟
دتکتور شعله UV نسبت به تشعشعاتی که از قوس الکتریکی و جوشکاری ساطع میشود به شدت حساس بوده و آلارم کاذب میدهد.
بنابراین اگر قصد نصب دتکتور شعله در مناطقی که جوشکاری انجام میشود را دارید، باید از دتکتور شعله UV/IR استفاده کنید.
زیرا این نوع دتکتورها در مقابل قوس الکتریکی آلارم کاذبی ندارد.
+ دتکتورهای شعله این برند به چه برندهای اعلامحریقی متصل میشود؟ آیا برند خاصی برای اتصال نیاز است؟
خیر؛ دتکتورهای شعلهای میتوانند با استفاده از رله خشکی که برای آنها تعبیه شده است به همه سیستمها با هر برندی متصل شوند.
+ آیا میتوان در محیطهای بیرونی از این دتکتور استفاده نمود؟
بله، باتوجه به ساختار و ویژگیها دتکتور شعله رامنار ، میتوان آن را در محیطهای بیرونی استفاده نمود.
+امکان تعویض یا مرجوع کردن محصول وجود دارد؟
در صورتی که کارتن کالا باز نشده باشد، بله.
+ آیا در طول مدت استفاده نیاز به سرویس دارد؟
خیر
