سیستم اعلام حریق متعارف چیست؟ بررسی کامل، اجزا، نحوه عملکرد، مزایا و معایب
سیستم اعلام حریق متعارف یا Conventional Fire Alarm System یکی از رایجترین انواع سیستمهای اعلام حریق است که برای شناسایی و اعلام وقوع آتشسوزی در ساختمانها مورد استفاده قرار میگیرد.
در این سیستم، ساختمان به بخشهایی به نام زون (Zone) تقسیم میشود و تجهیزات تشخیص حریق مانند دتکتورهای دود و حرارت و همچنین شستیهای اعلام حریق، در هر زون به یک مدار مشترک متصل میشوند. در صورت فعال شدن یکی از تجهیزات، پنل مرکزی زون مربوطه را بهعنوان ناحیه دارای حریق یا وضعیت غیرعادی مشخص میکند.
سیستم متعارف به دلیل ساختار ساده، هزینه مناسبتر و نصب و نگهداری نسبتاً آسان، همچنان در بسیاری از پروژهها مورد استفاده قرار میگیرد؛ البته انتخاب آن باید بر اساس کاربری، ابعاد و شرایط ساختمان و الزامات پروژه انجام شود.سیستم اعلام حریق متعارف چگونه کار میکند؟
برای درک عملکرد سیستم متعارف، فرض کنید یک ساختمان به چند زون تقسیم شده است.
برای مثال:
زون ۱: طبقه همکف
زون ۲: طبقه اول
زون ۳: طبقه دوم
زون ۴: پارکینگ
در هر زون تعدادی دتکتور و شستی اعلام حریق نصب میشود.
اگر در طبقه اول دود ایجاد شود و یکی از دتکتورها فعال شود، سیگنال از مدار مربوطه به پنل مرکزی اعلام حریق ارسال میشود.
پنل متوجه میشود که زون ۲ وارد وضعیت حریق شده و تجهیزات هشداردهنده مانند آژیر و فلاشر را طبق طراحی سیستم فعال میکند.
بنابراین:
دتکتور / شستی ← زون ← پنل مرکزی ← آژیر و فلاشر
ساختار کلی سیستم به همین شکل است.
نکته مهم این است که سیستم متعارف معمولاً زون وقوع حریق را مشخص میکند، نه آدرس دقیق تجهیز فعالشده. بنابراین اگر مثلاً ۱۵ دتکتور در یک زون وجود داشته باشد و یکی از آنها فعال شود، پنل زون مربوطه را نشان میدهد و برای پیدا کردن دتکتور فعال باید محل زون بررسی شود.
زون در سیستم اعلام حریق متعارف چیست؟
زون به یک محدوده مشخص از ساختمان گفته میشود که تعدادی از تجهیزات اعلام حریق در آن قرار گرفته و به یک مدار مشخص پنل متصل هستند.
زونبندی صحیح اهمیت زیادی دارد؛ زیرا هنگام وقوع حریق، هرچه محدوده یک زون منطقیتر و مشخصتر باشد، پیدا کردن محل حادثه برای افراد مسئول آسانتر خواهد بود.
بنابراین زونبندی نباید صرفاً بر اساس تعداد تجهیزات انجام شود، بلکه باید شرایط معماری، کاربری، طبقات و طراحی پروژه در نظر گرفته شود.

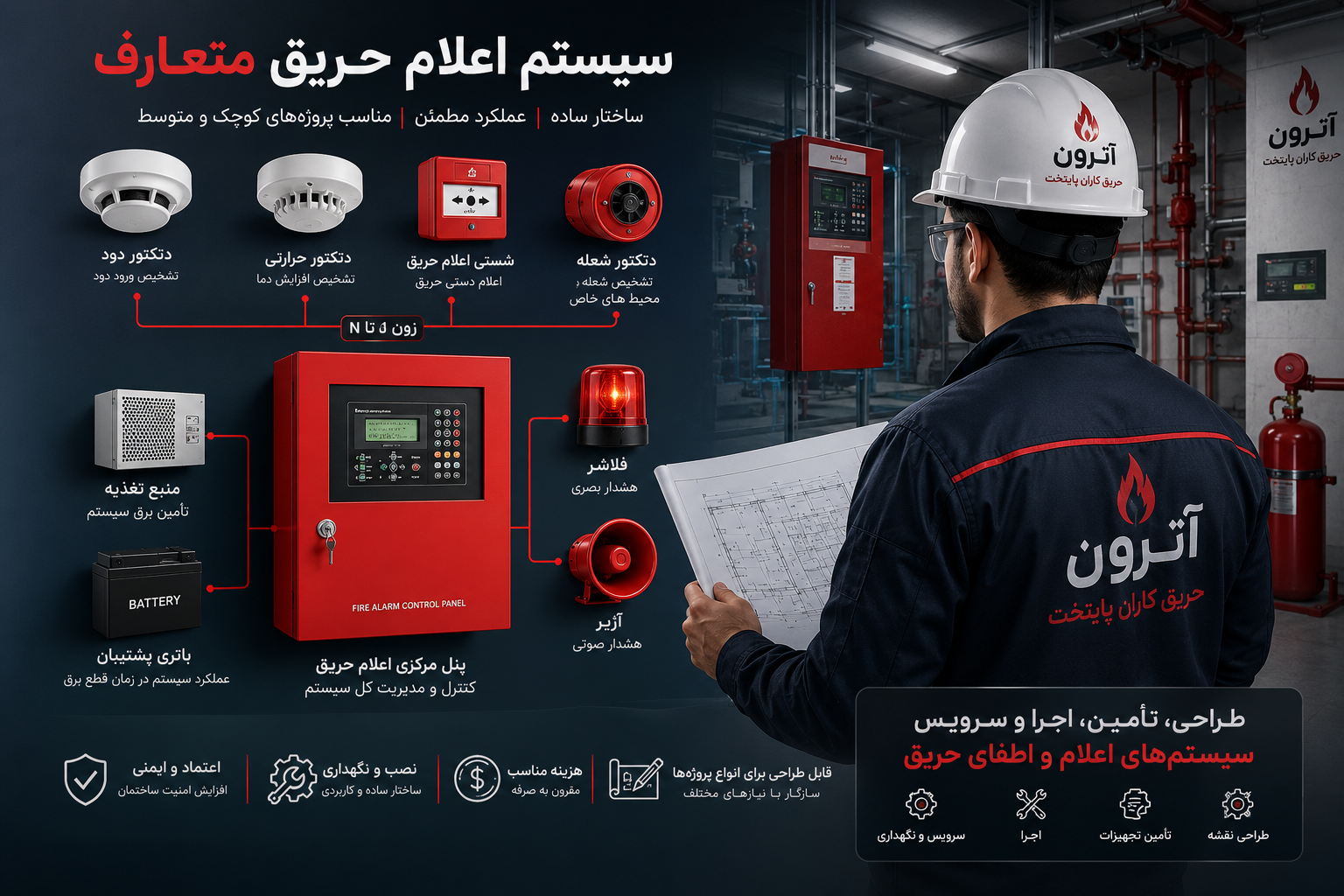

اجزای سیستم اعلام حریق متعارف
یک سیستم اعلام حریق متعارف معمولاً از چند بخش اصلی تشکیل میشود:
۱. پنل مرکزی اعلام حریق
پنل یا Fire Alarm Control Panel مرکز کنترل سیستم است.
این تجهیز اطلاعات دریافتی از مدارهای اعلام حریق را دریافت و وضعیت سیستم را کنترل میکند و در شرایط آلارم، تجهیزات هشداردهنده را فعال میکند. NFPA نیز کنترل پنل را بخش مرکزی سیستم معرفی میکند که ورودیها را پایش و خروجیها را کنترل میکند.
پنلهای متعارف بر اساس تعداد زون و امکانات مورد نیاز پروژه در مدلهای مختلف تولید میشوند.
۲. دتکتور دود
دتکتور دود برای شناسایی ذرات دود ناشی از حریق طراحی شده است.
این نوع دتکتور در بسیاری از فضاهای ساختمانی کاربرد دارد، اما انتخاب و محل نصب آن باید بر اساس شرایط محیط و طراحی سیستم انجام شود.
۳. دتکتور حرارتی
دتکتور حرارتی به افزایش دما یا رسیدن دما به شرایط مشخص واکنش نشان میدهد.
در محیطهایی که استفاده از دتکتور دود ممکن است باعث آلارم کاذب شود، بسته به شرایط پروژه میتوان از دتکتور حرارتی استفاده کرد.
۴. دتکتور شعله
در بعضی محیطهای خاص، بهخصوص فضاهای صنعتی، ممکن است تشخیص سریع شعله اهمیت داشته باشد.
در چنین پروژههایی میتوان از Flame Detector متناسب با نوع خطر و شرایط محیط استفاده کرد.
البته دتکتور شعله تجهیزی عمومی برای تمام ساختمانها نیست و انتخاب آن باید با توجه به نوع خطر انجام شود.
۵. شستی اعلام حریق
شستی یا Manual Call Point به افراد اجازه میدهد در صورت مشاهده آتشسوزی، سیستم اعلام حریق را بهصورت دستی فعال کنند.
به این ترتیب حتی قبل از اینکه دتکتور به شرایط تحریک برسد، فردی که حریق را مشاهده کرده میتواند هشدار را فعال کند.
۶. آژیر و فلاشر
پس از دریافت شرایط آلارم، پنل میتواند تجهیزات هشداردهنده را فعال کند.
آژیر برای ایجاد هشدار صوتی و فلاشر برای هشدار بصری استفاده میشود.
ترکیب این تجهیزات باعث میشود هشدار حریق برای افراد حاضر در ساختمان قابل تشخیصتر باشد.
۷. منبع تغذیه و باتری پشتیبان
سیستم اعلام حریق برای عملکرد صحیح به منبع تغذیه مناسب نیاز دارد.
علاوه بر برق اصلی، سیستمهای اعلام حریق معمولاً دارای منبع تغذیه ثانویه یا باتری پشتیبان هستند تا در صورت قطع برق، سیستم بتواند مطابق الزامات طراحی به کار خود ادامه دهد.
مزایای سیستم اعلام حریق متعارف
سیستم متعارف در پروژه مناسب میتواند مزایای قابل توجهی داشته باشد:
✅ ساختار ساده
ساختار این سیستم نسبت به سیستمهای پیشرفتهتر سادهتر است و درک عملکرد و عیبیابی آن برای تکنسینها آسانتر است.
✅ هزینه اولیه مناسبتر
در بسیاری از پروژههای کوچک و متوسط، سیستم متعارف میتواند از نظر هزینه اولیه گزینه اقتصادیتری باشد.
✅ نصب نسبتاً ساده
مدارهای زونبندی شده ساختار سادهای دارند و اجرای آنها در پروژههای مناسب میتواند سریعتر و کمهزینهتر باشد.
✅ تعمیر و نگهداری سادهتر
ساختار سادهتر باعث میشود بررسی و عیبیابی سیستم در بسیاری از پروژهها راحتتر انجام شود.
معایب سیستم اعلام حریق متعارف
در کنار مزایا، این سیستم محدودیتهایی نیز دارد.
❌ مشخص نکردن محل دقیق دتکتور
مهمترین محدودیت سیستم متعارف این است که معمولاً زون فعال را مشخص میکند و نه آدرس دقیق دتکتور یا شستی فعالشده.
❌ محدودیت در پروژههای بزرگ
در ساختمانهای بسیار بزرگ یا پروژههایی که نیاز به کنترل و مانیتورینگ دقیق دارند، ممکن است سیستم آدرسپذیر گزینه مناسبتری باشد.
❌ محدودیت در توسعه و امکانات هوشمند
سیستمهای متعارف نسبت به سیستمهای آدرسپذیر قابلیتهای محدودتری برای شناسایی دقیق تجهیزات و مدیریت پیشرفته دارند.
سیستم اعلام حریق متعارف برای چه ساختمانهایی مناسب است؟
نمیتوان گفت سیستم متعارف برای تمام ساختمانهای کوچک مناسب است یا برای تمام ساختمانهای بزرگ نامناسب است.
انتخاب سیستم باید بر اساس مشخصات پروژه، کاربری ساختمان، تعداد طبقات، مساحت، تعداد افراد، شرایط محیطی، الزامات طراحی و ضوابط مرجع مربوطه انجام شود.
در بسیاری از پروژههای کوچک و متوسط، سیستم متعارف میتواند راهکار مناسبی باشد، اما تصمیم نهایی باید پس از بررسی پروژه و طراحی سیستم گرفته شود.

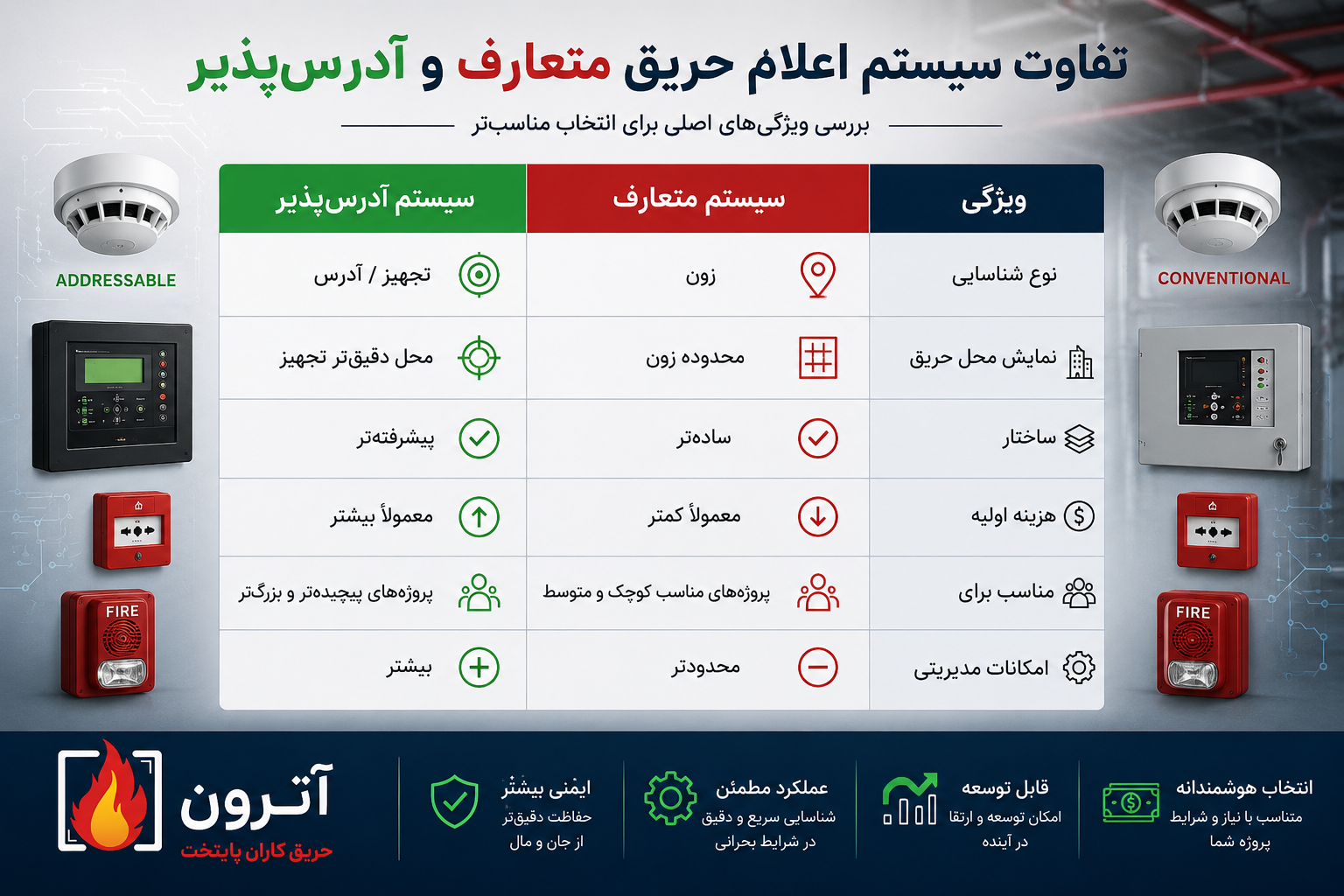

تفاوت سیستم متعارف و آدرسپذیر
نکته: انتخاب بین این دو سیستم نباید فقط بر اساس قیمت انجام شود؛ مشخصات ساختمان و الزامات پروژه تعیینکننده هستند.
طراحی و اجرای سیستم اعلام حریق متعارف
یکی از مهمترین مراحل، طراحی صحیح سیستم قبل از اجرا است.
در طراحی باید مواردی مانند:
زونبندی ساختمان - نوع دتکتورها - جانمایی دتکتورها - جانمایی شستیها - محل نصب آژیر و فلاشر - مسیر کابلکشی - محل نصب پنل - تجهیزات جانبی - منبع تغذیه - ارتباط با سایر سیستمهای مرتبط بررسی شوند.
پس از طراحی، عملیات نصب، کابلکشی، نصب تجهیزات، تست، راهاندازی و تحویل سیستم انجام میشود.
اجرای صحیح اهمیت زیادی دارد؛ زیرا حتی تجهیزات باکیفیت نیز اگر بهدرستی طراحی، نصب و تست نشوند، نمیتوانند عملکرد مورد انتظار را ارائه دهند.
آیا سیستم متعارف نیاز به سرویس دارد؟
بله.
سیستم اعلام حریق یک سیستم ایمنی است و نباید فقط هنگام نصب مورد توجه قرار گیرد.
دتکتورها، شستیها، آژیرها، فلاشرها، پنل، باتری، مدارها و سایر تجهیزات باید طبق برنامه نگهداری و تست شوند.
همچنین در صورت تغییرات ساختمانی، تغییر کاربری یا اضافه شدن فضاها، لازم است مناسب بودن سیستم موجود دوباره بررسی شود.
قیمت سیستم اعلام حریق متعارف به چه عواملی بستگی دارد؟
قیمت نهایی را نمیتوان فقط بر اساس قیمت پنل مشخص کرد.
عواملی مانند:
تعداد زونها
تعداد دتکتورها
تعداد شستیها
تعداد آژیر و فلاشر
نوع تجهیزات
متراژ کابلکشی
تعداد طبقات
شرایط ساختمان
هزینه طراحی
هزینه نصب و راهاندازی
بر قیمت نهایی تأثیر میگذارند.
به همین دلیل برای پروژههای ساختمانی، استعلام قیمت بر اساس نقشه و مشخصات واقعی پروژه دقیقتر از ارائه یک قیمت ثابت است.
چرا طراحی و اجرای سیستم اعلام حریق را به متخصص بسپاریم؟
سیستم اعلام حریق فقط مجموعهای از دتکتور، شستی و آژیر نیست.
اگر زونبندی، جانمایی تجهیزات، کابلکشی یا انتخاب تجهیزات بهدرستی انجام نشود، ممکن است سیستم دچار آلارم کاذب، خطا یا عملکرد نامناسب شود.
در پروژههای ساختمانی، طراحی و اجرای سیستم باید متناسب با شرایط همان پروژه و الزامات مربوطه انجام شود.
خدمات آترون در زمینه سیستم اعلام حریق
آترون حریق کاران پایتخت در زمینه سیستمهای ایمنی و آتشنشانی، خدمات خود را از مرحله بررسی و مشاوره تا طراحی و اجرا ارائه میدهد.
خدمات آترون شامل:
🔹 مشاوره و بررسی پروژه
🔹 طراحی سیستم اعلام حریق
🔹 طراحی نقشههای اعلام حریق
🔹 تأمین تجهیزات اعلام حریق
🔹 اجرای سیستمهای متعارف و آدرسپذیر
🔹 نصب و راهاندازی تجهیزات
🔹 تست و تحویل سیستم
🔹 سرویس و نگهداری دورهای
اگر برای ساختمان خود به طراحی یا اجرای سیستم اعلام حریق نیاز دارید، قبل از خرید تجهیزات، مشخصات پروژه را بررسی کنید تا سیستم متناسب با نیاز واقعی ساختمان انتخاب شود.
آترون حریق کاران پایتخت
مشاوره | طراحی | تأمین تجهیزات | اجرا | سرویس و نگهداری سیستمهای اعلام و اطفای حریق
سوالات متداول
سیستم اعلام حریق متعارف چیست؟
سیستمی است که ساختمان را به زونهای مختلف تقسیم میکند و در زمان آتشسوزی، زون درگیر را از طریق پنل مرکزی مشخص میکند.
آیا سیستم متعارف محل دقیق آتش را نشان میدهد؟
خیر. در حالت معمول، پنل زون مربوطه را مشخص میکند و محل دقیق دتکتور فعال را نشان نمیدهد.
آیا سیستم متعارف ارزانتر از آدرسپذیر است؟
در بسیاری از پروژهها هزینه اولیه سیستم متعارف کمتر است، اما قیمت نهایی به تجهیزات، ابعاد و شرایط پروژه بستگی دارد.
آیا سیستم متعارف برای ساختمان مسکونی مناسب است؟
ممکن است برای برخی ساختمانهای مسکونی مناسب باشد، اما انتخاب سیستم باید بر اساس مشخصات ساختمان و الزامات پروژه انجام شود.
آیا آترون سیستم اعلام حریق متعارف اجرا میکند؟
بله. آترون خدمات طراحی، تأمین تجهیزات، اجرا، راهاندازی و سرویس سیستمهای اعلام حریق متعارف و آدرسپذیر را ارائه میدهد.
