سیستم اعلام حریق آدرسپذیر چیست؟ معرفی کامل، اجزا، نحوه عملکرد و مزایا
سیستم اعلام حریق آدرسپذیر (Addressable Fire Alarm System) یکی از پیشرفتهترین انواع سیستمهای اعلام حریق است که برای تشخیص سریع حریق، شناسایی دقیق محل وقوع حادثه و نظارت مستمر بر وضعیت تجهیزات طراحی میشود.
در سیستمهای آدرسپذیر، برخلاف سیستمهای متعارف که معمولاً وضعیت را در سطح یک زون اعلام میکنند، هر یک از تجهیزات متصل به سیستم دارای آدرس منحصربهفرد هستند. به همین دلیل، مرکز کنترل میتواند مشخص کند کدام دتکتور، شستی، ماژول یا تجهیز در چه موقعیتی فعال شده یا دچار خطا شده است.
به زبان ساده، اگر در یک ساختمان چندصد دتکتور نصب شده باشد و یکی از آنها دود را تشخیص دهد، پنل آدرسپذیر میتواند اطلاعات همان تجهیز را شناسایی و روی نمایشگر نشان دهد؛ برای مثال:
Loop 1 – Detector 27 – طبقه سوم – راهروی شرقی
این قابلیت باعث میشود نیروهای مسئول ایمنی بتوانند بسیار سریعتر محل حادثه را پیدا کنند.
سیستم اعلام حریق آدرسپذیر چگونه کار میکند؟
اساس عملکرد سیستم آدرسپذیر بر ارتباط هوشمند بین مرکز کنترل و تجهیزات میدانی است.
تجهیزاتی مانند دتکتور دود، دتکتور حرارتی، شستی، ماژول ورودی و خروجی و برخی تجهیزات هشداردهنده به یک مدار ارتباطی به نام Loop یا SLC متصل میشوند.
هر تجهیز دارای یک آدرس مشخص است و پنل بهصورت مستمر وضعیت تجهیزات موجود روی لوپ را بررسی میکند. در نتیجه، سیستم فقط منتظر اعلام حریق نیست، بلکه میتواند وضعیت تجهیزات و برخی خطاهای سیستم را نیز تحت نظارت داشته باشد.
بهطور کلی روند عملکرد را میتوان اینگونه بیان کرد:
تشخیص شرایط غیرعادی → ارسال اطلاعات تجهیز → شناسایی آدرس توسط پنل → نمایش محل و وضعیت → فعال شدن هشدارها و فرمانهای تعریفشده
منظور از «آدرسپذیر» چیست؟
کلمه Addressable به معنای «دارای آدرس» است.
در این سیستم، هر تجهیز یک شناسه یا آدرس مشخص دارد. این آدرس باعث میشود پنل بتواند تجهیزات مختلف را از یکدیگر تشخیص دهد.
برای مثال، تصور کنید در طبقه دوم یک ساختمان ۲۰ دتکتور نصب شده است.
در سیستم متعارف، ممکن است پنل تنها اعلام کند:
Fire – Zone 2
اما در سیستم آدرسپذیر میتواند اطلاعات دقیقتری مانند:
Fire – Loop 1 – Detector 15 – طبقه دوم – اتاق سرور
نمایش داده شود.
البته نحوه نمایش اطلاعات و میزان جزئیات به برند، مدل پنل و نحوه برنامهریزی سیستم بستگی دارد.
لوپ در سیستم اعلام حریق آدرسپذیر چیست؟
یکی از مهمترین مفاهیم در سیستم اعلام حریق آدرسپذیر، Loop یا حلقه است.
در یک ساختار رایج، کابل از پنل خارج شده، به تجهیزات مختلف متصل میشود و در نهایت مسیر به پنل بازمیگردد.
به این مسیر، لوپ گفته میشود.
تجهیزات مختلف میتوانند روی این مسیر قرار بگیرند؛ البته تعداد و نوع تجهیزات قابل اتصال به هر لوپ به برند، پروتکل، ظرفیت پنل و مشخصات سازنده بستگی دارد و نمیتوان برای تمام سیستمها یک عدد ثابت تعیین کرد.
یکی از مزایای ساختار حلقهای این است که در طراحیهای مناسب، میتوان با استفاده از تجهیزات حفاظتی مانند Short Circuit Isolator، تأثیر برخی خطاهای اتصال کوتاه را محدود کرد و قابلیت ادامه کار بخشهای دیگر سیستم را افزایش داد. طراحی دقیق این قسمت باید مطابق مشخصات سازنده و الزامات پروژه انجام شود.

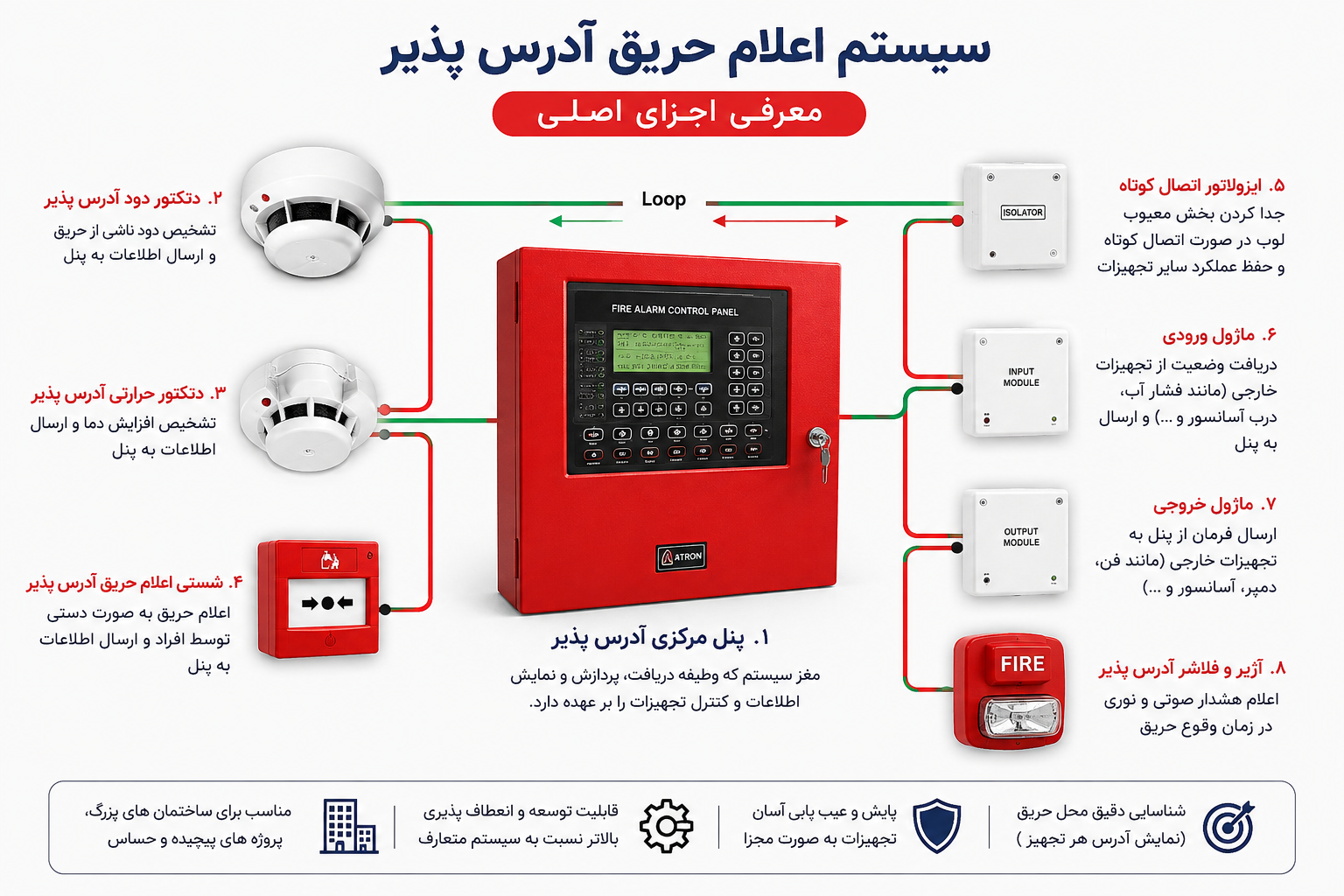

اجزای سیستم اعلام حریق آدرسپذیر
یک سیستم آدرسپذیر از مجموعهای از تجهیزات تشکیل میشود که مهمترین آنها عبارتاند از:
۱. پنل مرکزی آدرسپذیر
پنل مرکزی یا Addressable Fire Alarm Control Panel مهمترین بخش سیستم است.
این تجهیز وظیفه دریافت، پردازش و نمایش اطلاعات تجهیزات متصل به سیستم را بر عهده دارد.
پنل میتواند وضعیتهایی مانند:
- Alarm
- Fault
- Normal
- Device Missing
- Communication Fault
را بر اساس قابلیتهای سیستم و تجهیزات متصل، شناسایی و نمایش دهد.
همچنین در سیستمهای پیشرفتهتر، پنل میتواند بر اساس منطق برنامهریزیشده، فرمانهایی را برای تجهیزات دیگر صادر کند.
۲. دتکتور دود آدرسپذیر
دتکتور دود آدرسپذیر برای تشخیص دود ناشی از حریق استفاده میشود.
تفاوت مهم آن با دتکتور متعارف این است که در سیستم آدرسپذیر، دتکتور دارای آدرس مشخص است و پنل میتواند آن را بهصورت مستقل شناسایی و پایش کند.
در سیستمهای Analogue Addressable، دتکتور میتواند اطلاعات بیشتری درباره وضعیت محیط به پنل ارسال کند و پردازش این اطلاعات میتواند توسط منطق سیستم انجام شود. برخی سیستمها همچنین قابلیتهایی مانند جبران اثر آلودگی یا تنظیم حساسیت را ارائه میکنند؛ البته این قابلیتها کاملاً وابسته به برند و مدل تجهیزات هستند.
۳. دتکتور حرارتی آدرسپذیر
دتکتور حرارتی برای شناسایی افزایش دما یا رسیدن دما به محدوده مشخص طراحی میشود.
این تجهیزات نیز در نسخههای آدرسپذیر دارای شناسه مشخص هستند و پنل میتواند وضعیت آنها را بهصورت جداگانه بررسی کند.
انتخاب دتکتور حرارتی باید با توجه به نوع محیط، شرایط کاری و احتمال ایجاد هشدار کاذب انجام شود.
۴. شستی اعلام حریق آدرسپذیر
شستی اعلام حریق یا Manual Call Point به افراد اجازه میدهد در صورت مشاهده حریق، سیستم را بهصورت دستی فعال کنند.
در سیستم آدرسپذیر، شستی نیز میتواند دارای آدرس مشخص باشد.
بنابراین پنل میتواند تشخیص دهد که کدام شستی فعال شده است.
این موضوع در ساختمانهای بزرگ اهمیت زیادی دارد، زیرا پیدا کردن سریع محل فعال شدن شستی میتواند زمان واکنش نیروهای ایمنی را کاهش دهد.
۵. ماژولهای ورودی و خروجی
یکی از قابلیتهای مهم سیستمهای آدرسپذیر، امکان اتصال تجهیزات مختلف از طریق ماژولهای Interface است.
ماژولهای ورودی میتوانند وضعیت تجهیزات خارجی را به سیستم اعلام حریق منتقل کنند.
ماژولهای خروجی نیز میتوانند بر اساس برنامه سیستم، فرمانهایی را به تجهیزات دیگر ارسال کنند.
برای مثال، بسته به طراحی و تجهیزات پروژه، میتوان از این قابلیت برای ارتباط سیستم اعلام حریق با تجهیزاتی مانند:
- سیستمهای تهویه
- فنهای کنترل دود
- تجهیزات اطفای حریق
- سیستمهای کنترل دسترسی
- تجهیزات مانیتورینگ
- تجهیزات مکانیکی و الکتریکی مرتبط
استفاده کرد.
نوع اتصال و عملکرد دقیق این ماژولها باید مطابق مشخصات سازنده و طراحی پروژه انجام شود.
۶. آژیر و فلاشر آدرسپذیر
آژیر و فلاشر وظیفه اعلام هشدار به افراد حاضر در ساختمان را بر عهده دارند.
در برخی سیستمهای آدرسپذیر، آژیرها و فلاشرها نیز میتوانند بهصورت آدرسپذیر در سیستم قرار بگیرند.
این موضوع امکان کنترل و مدیریت دقیقتر تجهیزات هشداردهنده را فراهم میکند.
برای مثال، بسته به قابلیت پنل و برنامهریزی سیستم، میتوان مشخص کرد که در یک شرایط خاص کدام تجهیزات هشداردهنده فعال شوند.
۷. ایزولاتور اتصال کوتاه
Short Circuit Isolator یکی از تجهیزات مهم در طراحی برخی سیستمهای آدرسپذیر است.
وظیفه ایزولاتور این است که در صورت ایجاد اتصال کوتاه در یک بخش از مسیر، آن بخش را از مدار جدا کند تا اثر خطا تا حد امکان به سایر قسمتهای لوپ منتقل نشود.
تعداد و محل نصب ایزولاتورها باید بر اساس طراحی سیستم، مشخصات سازنده و الزامات پروژه تعیین شود.
سیستم آدرسپذیر هوشمند یا Analogue Addressable چیست؟
گاهی در بازار اصطلاح سیستم آدرسپذیر هوشمند یا Analogue Addressable را میشنویم.
این سیستمها علاوه بر داشتن آدرس مشخص برای تجهیزات، میتوانند اطلاعات بیشتری از وضعیت محیط و تجهیزات در اختیار پنل قرار دهند.
برای مثال، یک دتکتور آنالوگ آدرسپذیر میتواند مقدار یا سطح اندازهگیریشده توسط سنسور خود را به سیستم منتقل کند و پنل با استفاده از پردازش نرمافزاری، وضعیت را ارزیابی کند.
بنابراین نباید تمام سیستمهای آدرسپذیر را از نظر قابلیتهای پردازشی یکسان در نظر گرفت؛ زیرا امکانات دقیق هر سیستم به پروتکل ارتباطی، نوع پنل و تجهیزات سازنده بستگی دارد.
مزایای سیستم اعلام حریق آدرسپذیر
سیستمهای آدرسپذیر نسبت به سیستمهای متعارف قابلیتهای بیشتری در اختیار طراح و بهرهبردار قرار میدهند.
مهمترین مزایا عبارتاند از:
تشخیص دقیقتر محل حریق
یکی از مهمترین مزایای سیستم آدرسپذیر، امکان شناسایی تجهیز فعالشده است.
این قابلیت در ساختمانهای بزرگ و چندطبقه اهمیت بسیار زیادی دارد.
شناسایی دقیقتر خطاها
پنل میتواند بسیاری از خطاها را به تفکیک تجهیزات شناسایی کند و فرآیند عیبیابی و نگهداری را سادهتر کند.
کاهش پیچیدگی سیمکشی در پروژههای بزرگ
به دلیل استفاده از لوپ و امکان قرار گرفتن تعداد زیادی تجهیزات روی مسیر ارتباطی، ساختار کابلکشی میتواند نسبت به بسیاری از سیستمهای متعارف سادهتر شود؛ البته مقدار واقعی کابل و تجهیزات کاملاً به طراحی پروژه بستگی دارد.
قابلیت توسعه و برنامهریزی
در بسیاری از سیستمهای آدرسپذیر امکان تعریف منطقهای مختلف عملکرد و ارتباط با تجهیزات جانبی وجود دارد.
مدیریت بهتر سیستم
اطلاعات بیشتری درباره وضعیت تجهیزات در اختیار اپراتور قرار میگیرد و این موضوع میتواند نگهداری و سرویس سیستم را سادهتر کند.
معایب سیستم اعلام حریق آدرسپذیر
در کنار مزایا، سیستم آدرسپذیر محدودیتهایی نیز دارد.
هزینه اولیه بیشتر
معمولاً تجهیزات آدرسپذیر نسبت به تجهیزات متعارف پیچیدهتر و گرانتر هستند.
نیاز به طراحی تخصصیتر
طراحی لوپ، آدرسدهی تجهیزات، برنامهریزی پنل و تعریف منطق عملکرد نیاز به دانش فنی بیشتری دارد.
وابستگی بیشتر تجهیزات به پروتکل سازنده
تجهیزات آدرسپذیر معمولاً بر اساس پروتکلهای اختصاصی یا مشخصات سازنده با پنل ارتباط برقرار میکنند. بنابراین نمیتوان بدون بررسی سازگاری، هر تجهیز آدرسپذیری را به هر پنلی متصل کرد.
نیاز به متخصص برای راهاندازی و عیبیابی
راهاندازی، برنامهریزی و عیبیابی سیستمهای آدرسپذیر بهتر است توسط تکنسین یا مجموعه متخصص انجام شود.
سیستم اعلام حریق آدرسپذیر برای چه ساختمانهایی مناسب است؟
سیستم آدرسپذیر بهخصوص در پروژههایی که ابعاد بزرگ، تعداد زیاد تجهیزات، طبقات متعدد یا نیاز به مکانیابی دقیق حریق دارند، کاربرد زیادی دارد.
از جمله:
- برجها و ساختمانهای مرتفع
- مجتمعهای تجاری
- ساختمانهای اداری بزرگ
- بیمارستانها
- هتلها
- مراکز صنعتی
- انبارهای بزرگ
- مراکز داده
- مجموعههای چندساختمانی
- پروژههای پیچیده با تعداد زیاد تجهیزات
انتخاب سیستم آدرسپذیر یا متعارف باید بر اساس شرایط واقعی پروژه و الزامات طراحی انجام شود و صرفاً «بزرگ بودن ساختمان» بهتنهایی معیار کافی نیست.
تفاوت سیستم آدرسپذیر با سیستم متعارف
در سیستم متعارف، تجهیزات معمولاً در قالب زونها به پنل متصل میشوند و پنل عمدتاً مشخص میکند که وضعیت حریق در کدام زون رخ داده است.
اما در سیستم آدرسپذیر، تجهیزات دارای آدرس مشخص هستند و پنل میتواند تجهیز فعالشده را بهصورت جداگانه شناسایی کند.
بهصورت ساده:
سیستم متعارف:
حریق در کدام زون رخ داده است؟
سیستم آدرسپذیر:
کدام تجهیز در کدام محل فعال شده است؟
البته سیستمهای آدرسپذیر معمولاً قابلیتهای بیشتری در زمینه نظارت، عیبیابی و برنامهریزی دارند.
آیا سیستم آدرسپذیر همیشه بهتر از سیستم متعارف است؟
خیر.
این تصور که سیستم آدرسپذیر در تمام پروژهها الزاماً انتخاب بهتری است، صحیح نیست.
سیستم مناسب باید بر اساس عواملی مانند:
- کاربری ساختمان
- مساحت
- تعداد طبقات
- تعداد تجهیزات
- میزان ریسک حریق
- پیچیدگی پروژه
- الزامات ایمنی
- امکان توسعه سیستم
- بودجه پروژه
- نیاز به مکانیابی دقیق
- الزامات مرجع تأییدکننده
انتخاب شود.
در یک پروژه کوچک و ساده، سیستم متعارف میتواند انتخاب مناسبی باشد؛ در حالی که در یک ساختمان بزرگ و پیچیده، مزایای سیستم آدرسپذیر میتواند اهمیت بیشتری پیدا کند.
جمعبندی
سیستم اعلام حریق آدرسپذیر یک سیستم پیشرفته برای تشخیص، اعلام و مدیریت حریق است که در آن تجهیزات دارای آدرس مشخص هستند و مرکز کنترل میتواند وضعیت هر تجهیز را بهصورت مستقل پایش کند.
استفاده از ساختار Loop، امکان شناسایی دقیقتر محل حریق، تشخیص بهتر خطاها، قابلیت برنامهریزی و امکان ارتباط با تجهیزات جانبی، از مهمترین ویژگیهای این سیستم محسوب میشوند.
با این حال، عملکرد صحیح یک سیستم آدرسپذیر تنها به خرید تجهیزات وابسته نیست. طراحی اصولی، انتخاب صحیح تجهیزات، جانمایی مناسب، طراحی لوپ، کابلکشی صحیح، آدرسدهی، برنامهریزی، تست و نگهداری دورهای همگی در عملکرد نهایی سیستم نقش دارند.
برای همین، اجرای سیستم اعلام حریق آدرسپذیر باید بر اساس شرایط واقعی ساختمان و ضوابط و الزامات پروژه انجام شود.
