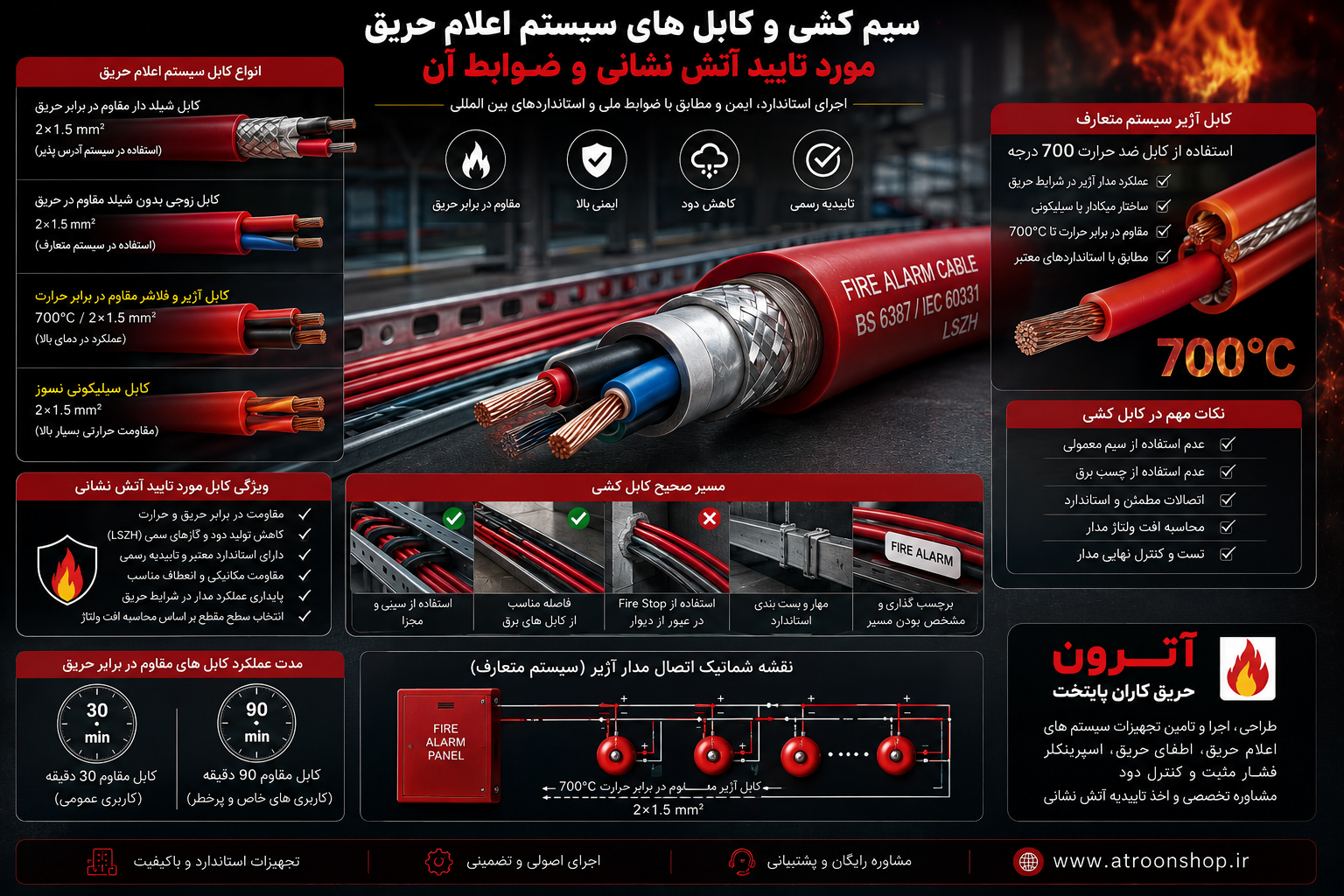

سیم‌کشی و کابل سیستم اعلام حریق؛ ضوابط، انواع کابل و الزامات مورد تأیید آتش‌نشانی

سیستم اعلام حریق یکی از مهم‌ترین سیستم‌های ایمنی ساختمان است و عملکرد صحیح آن تا حد زیادی به کابل‌کشی اصولی و استفاده از کابل مناسب وابسته است.

ممکن است بهترین پنل اعلام حریق، بهترین دتکتورها و آژیرها در یک ساختمان نصب شده باشند، اما اگر کابل‌کشی دارای سطح مقطع نامناسب، مسیر اجرایی نادرست، اتصالات ضعیف یا مقاومت کافی در برابر حریق نباشد، عملکرد سیستم در شرایط واقعی آتش‌سوزی می‌تواند با مشکل مواجه شود.

به همین دلیل، در طراحی و اجرای سیستم اعلام حریق باید علاوه بر انتخاب تجهیزات، موضوعاتی مانند نوع کابل، سطح مقطع، مقاومت در برابر حریق، شیلد، مسیر عبور، حفاظت مکانیکی، جداسازی از سایر مدارها، اتصالات، جعبه تقسیم و تست نهایی به‌صورت جدی مورد توجه قرار گیرد.

مبحث سوم مقررات ملی ساختمان و مبحث سیزدهم، در کنار استانداردهای معتبر و ضوابط تخصصی سیستم‌های کشف و اعلام حریق، از مراجع اصلی این موضوع هستند


کابل اعلام حریق چیست؟

کابل اعلام حریق کابلی است که برای انتقال سیگنال، فرمان یا تغذیه تجهیزات سیستم کشف و اعلام حریق طراحی و انتخاب می‌شود.

این کابل‌ها باید متناسب با کاربرد خود بتوانند شرایط موردنیاز سیستم را تأمین کنند.

در سیستم اعلام حریق ممکن است کابل برای ارتباط بین موارد زیر استفاده شود:

کنترل پنل و دتکتورها

کنترل پنل و شستی‌ها

کنترل پنل و آژیرها

کنترل پنل و فلاشرها

تجهیزات ورودی و خروجی

ماژول‌های سیستم آدرس‌پذیر

تجهیزات کنترل دود

تجهیزات مرتبط با آسانسور

فن‌های فشار مثبت

تجهیزات تهویه مرتبط با حریق

ارتباطات خاص سیستم

بنابراین نمی‌توان گفت تمام کابل‌های یک پروژه باید دقیقاً یک نوع و یک سایز باشند.


چرا کابل اعلام حریق باید مقاوم در برابر حریق باشد؟

در هنگام وقوع آتش‌سوزی، ممکن است کابل‌های معمولی در مدت کوتاهی در اثر حرارت آسیب ببینند و مدار سیستم اعلام حریق قطع شود.

در چنین شرایطی ممکن است:

دتکتورها از پنل جدا شوند.

آژیرها از کار بیفتند.

فرمان‌های کنترلی منتقل نشوند.

ارتباط حلقه آدرس‌پذیر مختل شود.

بخشی از سیستم قابلیت اعلام وضعیت را از دست بدهد.

به همین دلیل در محل‌هایی که حفظ عملکرد مدار در حریق موردنیاز است، استفاده از کابل دارای عملکرد مناسب در برابر آتش یا استفاده از روش‌های حفاظتی مورد قبول اهمیت بسیار زیادی دارد. مبحث سوم نیز صراحتاً می‌گوید کابل‌های مدارهای سیستم اعلام حریق باید از نظر مقاومت در برابر آتش یا حفاظت مناسب، پاسخگوی عملکرد موردنظر باشند.


آیا سیم معمولی برای سیستم اعلام حریق مجاز است؟

در اجرای حرفه‌ای سیستم اعلام حریق نباید به‌جای کابل مناسب از سیم‌های معمولی استفاده کرد.

در دستورالعمل‌های اجرایی سیستم‌های اعلام حریق، بر استفاده از کابل‌های دارای تأییدیه و عملکرد مناسب در برابر حریق تأکید شده و برای برخی مدارها مشخصات حداقلی تعیین شده است.

بنابراین استفاده از سیم معمولی ساختمان برای اجرای مدارهای اعلام حریق، بدون بررسی الزامات پروژه، روش مناسبی نیست.


کابل متعارف و آدرس‌پذیر چه تفاوتی دارند؟

یکی از پرسش‌های رایج این است که آیا کابل سیستم اعلام حریق متعارف و آدرس‌پذیر یکسان است؟

سیستم متعارف

در سیستم متعارف، تجهیزات در قالب زون‌ها به پنل متصل می‌شوند و پنل معمولاً وضعیت یک محدوده را تشخیص می‌دهد.

در دستورالعمل‌های اجرایی، برای سیستم متعارف حداقل‌هایی برای کابل مدارها ذکر شده که از جمله آن کابل ۲×۱ میلی‌مترمربع یا ۲×۱.۵ میلی‌مترمربع بسته به طراحی و ضوابط پروژه است؛ اما سطح مقطع نهایی باید با محاسبات و مشخصات سازنده هماهنگ شود.

سیستم آدرس‌پذیر

در سیستم آدرس‌پذیر، تجهیزات دارای آدرس هستند و اطلاعات به‌صورت ارتباط داده‌ای روی مدار منتقل می‌شود.

به همین دلیل کیفیت کابل، امپدانس، ظرفیت خازنی، طول مسیر، شیلد و سازگاری کابل با تجهیزات اهمیت بیشتری پیدا می‌کند.

در دستورالعمل‌های اجرایی منتشرشده برای سیستم‌های آدرس‌پذیر، استفاده از کابل ۲×۱.۵ میلی‌مترمربع شیلدار مقاوم در برابر حریق به‌عنوان حداقل رایج مطرح شده است؛ با این حال، مشخصات نهایی باید طبق دستورالعمل سازنده سیستم و ضوابط پروژه کنترل شود.

جدول انتخاب کابل اعلام حریق

نوع مدار

کابل رایج

نکته مهم

مدار زون سیستم متعارف

2×1 یا 2×1.5

طبق طراحی و سازنده

مدار آدرس‌پذیر

2×1.5 شیلدار

سازگاری با پنل بسیار مهم است

مدار آژیر

2×1.5 یا بالاتر

افت ولتاژ باید محاسبه شود

فلاشر و تجهیزات هشدار

متناسب با بار

افت ولتاژ بررسی شود

مدارهای کنترلی

طبق تجهیز

تعداد رشته و سطح مقطع وابسته به کاربرد

تجهیزات با مصرف بالا

طبق محاسبات

صرفاً بر اساس سایز رایج انتخاب نشود

مدارهای حیاتی

کابل مقاوم حریق

درجه مقاومت تابع پروژه است

این جدول راهنمای اولیه است و جایگزین نقشه، محاسبات و دستورالعمل سازنده نیست.


کابل شیلدار اعلام حریق چیست؟

در کابل شیلدار، یک لایه محافظ رسانا در اطراف هادی‌ها وجود دارد که می‌تواند به کاهش تأثیر نویز و تداخل الکترومغناطیسی کمک کند.

این موضوع در سیستم‌های آدرس‌پذیر اهمیت بیشتری پیدا می‌کند؛ زیرا مدار علاوه بر انتقال انرژی، اطلاعات نیز منتقل می‌کند.

در محیط‌هایی مانند:

موتورخانه

پارکینگ

کارخانه

اتاق برق

مجاورت کابل‌های قدرت

محیط‌های صنعتی

تداخل الکترومغناطیسی می‌تواند اهمیت بیشتری داشته باشد.

به همین دلیل در برخی سیستم‌های آدرس‌پذیر، کابل شیلدار طبق مشخصات سازنده سیستم مورد استفاده قرار می‌گیرد. دستورالعمل‌های اجرایی منتشرشده نیز برای مدارهای آدرس‌پذیر بر کابل شیلدار یا راهکارهای عایق‌کاری مناسب تأکید کرده‌اند.

شیلد کابل چگونه باید متصل شود؟

یکی از اشتباهات رایج، استفاده از کابل شیلدار بدون اجرای صحیح شیلد است.

شیلد باید مطابق دستورالعمل شرکت سازنده پنل و تجهیزات اجرا شود.

در برخی سیستم‌ها شیلد در یک نقطه به زمین متصل می‌شود و در برخی سیستم‌ها نحوه دیگری برای اتصال در نظر گرفته می‌شود.

بنابراین:

اتصال شیلد را نمی‌توان برای تمام برندها یکسان اجرا کرد.

همیشه نقشه و دستورالعمل پنل را ملاک قرار دهید.

مقاومت کابل در برابر حریق یعنی چه؟

کابل‌های مقاوم در برابر حریق با کابل معمولی تفاوت دارند.

هدف از کابل مقاوم حریق این است که مدار بتواند در شرایط آزمون مشخص، برای مدت تعیین‌شده عملکرد خود را حفظ کند.

استانداردهایی مانند:

IEC 60331

EN 50200

BS 6387

BS 7629

در زمینه آزمون و عملکرد کابل‌های مقاوم در برابر آتش مورد استفاده قرار می‌گیرند. مشخصات دقیق آزمون، دما، زمان و شرایط مکانیکی باید از گواهینامه همان کابل بررسی شود.

بنابراین عبارت «کابل نسوز» به‌تنهایی کافی نیست.

باید دید کابل دقیقاً چه استانداردی دارد و در چه آزمونی چه عملکردی ثبت کرده است.

کابل ۳۰ دقیقه‌ای یا ۹۰ دقیقه‌ای؟

این یکی از مهم‌ترین سؤالات در اجرای سیستم اعلام حریق است.

در برخی ضوابط اجرایی مورد استفاده برای سیستم‌های اعلام حریق، برای مدارهای مختلف زمان‌های متفاوتی مانند ۳۰ یا ۹۰ دقیقه مطرح شده است.

برای مثال، در منابع منتشرکننده ضوابط سیستم اعلام حریق تهران، برای برخی مدارها حداقل ۳۰ دقیقه و در شرایطی مانند ساختمان‌های صنعتی، انبارهای بزرگ یا اماکن با خطر بالاتر، استفاده از کابل با مقاومت حداقل ۹۰ دقیقه مطرح شده است.

بنابراین نباید به مشتری گفت:

«تمام ساختمان‌ها حتماً کابل ۹۰ دقیقه لازم دارند.»

یا برعکس:

«کابل ۳۰ دقیقه برای همه ساختمان‌ها کافی است.»

نوع کاربری، ریسک حریق، سیستم اطفا، مسیر کابل و ضوابط مرجع پروژه باید بررسی شود.


چه عواملی در انتخاب ۳۰ یا ۹۰ دقیقه مؤثر هستند؟

مواردی مانند:

نوع کاربری ساختمان

ارتفاع ساختمان

میزان خطر حریق

وجود سیستم اسپرینکلر

نوع مدار

اهمیت مدار

مسیر عبور کابل

شرایط محیطی

الزامات آتش‌نشانی

طراحی مهندس برق

مشخصات سازنده سیستم

در انتخاب سطح حفاظت مؤثر هستند.

کابل LSZH یا هالوژن‌فری چیست؟

یکی از اصطلاحات مهم در کابل‌های ایمنی، LSZH است.

LSZH مخفف:

Low Smoke Zero Halogen

است.

یعنی کابل در هنگام سوختن، دود و گازهای خورنده و هالوژنه کمتری تولید می‌کند.

این ویژگی در محیط‌هایی که افراد زیادی حضور دارند یا تخلیه دود اهمیت بالایی دارد می‌تواند بسیار مفید باشد.

اما:

LSZH بودن به‌تنهایی به معنی Fire Resistant بودن نیست.

این دو ویژگی را نباید با یکدیگر اشتباه گرفت.

ممکن است یک کابل LSZH باشد اما الزام عملکرد مدار در برابر حریق را تأمین نکند.

کابل اعلام حریق قرمز یا نارنجی باید باشد؟

در پروژه‌ها معمولاً کابل سیستم‌های ایمنی با رنگ‌هایی مانند قرمز یا نارنجی دیده می‌شود تا شناسایی مدار آسان‌تر باشد.

اما رنگ روکش به‌تنهایی نشان‌دهنده تأییدیه یا مقاومت حریق کابل نیست.

یعنی:

قرمز بودن کابل ≠ ضدحریق بودن کابل

مهم، مشخصات فنی و گواهینامه معتبر محصول است.


مسیر کابل‌کشی سیستم اعلام حریق

یکی از مهم‌ترین قسمت‌های اجرای سیستم اعلام حریق، مسیر کابل‌کشی است.

مدارهای اعلام حریق باید به‌صورت مستقل از سایر سیستم‌ها اجرا شوند و نباید بدون تمهیدات لازم در مسیر مشترک با مدارهای قدرت قرار گیرند.

مبحث سیزدهم نیز بر مستقل بودن مدارهای سیستم اعلام حریق از سایر سیستم‌ها تأکید دارد.

آیا می‌توان کابل اعلام حریق را کنار کابل برق قرار داد؟

به‌صورت اصولی نباید کابل اعلام حریق را بدون جداسازی مناسب در کنار کابل‌های قدرت و سایر مدارهای مزاحم اجرا کرد.

کابل‌های قدرت می‌توانند باعث ایجاد تداخل الکترومغناطیسی شوند.

راهکارهای مناسب شامل:

مسیر مستقل

لوله مستقل

سینی مستقل

جداکننده فیزیکی

پارتیشن مناسب داخل سینی

است.

در دستورالعمل‌های اجرایی سیستم اعلام حریق نیز استفاده مشترک از مسیر کابل اعلام حریق با سایر مدارها ممنوع اعلام شده و در صورت استفاده از سینی مشترک، جداسازی کامل مدار اعلام حریق از سایر مدارها مطرح شده است.

حفاظت مکانیکی کابل اعلام حریق

کابل‌هایی که در معرض آسیب فیزیکی قرار دارند باید محافظت شوند.

خصوصاً کابل‌هایی که:

در ارتفاع پایین نصب می‌شوند.

در معرض ضربه هستند.

از پارکینگ عبور می‌کنند.

در معرض برخورد خودرو قرار دارند.

در محیط صنعتی نصب می‌شوند.

در مسیرهای عمومی قرار دارند.

باید از روش‌های مناسب مانند لوله فولادی، مسیر محافظت‌شده یا سینی کابل مناسب استفاده شود. در ضوابط اجرایی منتشرشده برای تهران نیز حفاظت فیزیکی کابل‌های نصب‌شده در ارتفاع کمتر از ۲ متر یا در معرض آسیب مورد تأکید قرار گرفته است.

نصب کابل در لوله

کابل اعلام حریق می‌تواند بسته به طراحی در لوله مناسب اجرا شود.

مزایای اجرای صحیح در لوله:

حفاظت مکانیکی

مرتب بودن مسیر

کاهش احتمال آسیب

امکان شناسایی مسیر

حفاظت بهتر در برابر برخی عوامل محیطی

اما لوله‌گذاری به‌تنهایی باعث نمی‌شود هر کابل معمولی تبدیل به کابل مقاوم در برابر حریق شود.

این دو موضوع کاملاً متفاوت هستند.

کابل‌کشی روکار اعلام حریق

در ساختمان‌های موجود یا پروژه‌هایی که امکان اجرای توکار وجود ندارد، کابل‌کشی ممکن است به‌صورت روکار انجام شود.

در این حالت باید:

کابل در برابر ضربه محافظت شود.

مسیر مشخص باشد.

اتصالات مناسب استفاده شود.

کابل از مدارهای قدرت جدا باشد.

بست و ساپورت مناسب استفاده شود.

مسیر در برابر آسیب مکانیکی محافظت شود.

اجرای کابل به‌صورت شل و نامنظم در سقف یا روی دیوار، اجرای حرفه‌ای محسوب نمی‌شود.


جعبه تقسیم سیستم اعلام حریق

در برخی مدارها نیاز به جعبه تقسیم وجود دارد.

جعبه تقسیم مورد استفاده در مدارهای حیاتی باید با الزامات پروژه و مقاومت موردنیاز مدار سازگار باشد.

در ضوابط اجرایی منتشرشده برای تهران، برای سیستم‌های آدرس‌پذیر بر استفاده از جعبه تقسیم و سرسیم مناسب با مقاومت حریق مشابه مدار و مشخص‌بودن آن با عبارت «اعلام حریق» یا FIRE ALARM تأکید شده است. همچنین استفاده از جعبه تقسیم پلاستیکی و ترمینال‌های با عایق پلاستیکی در آن ضوابط مجاز دانسته نشده است.

استفاده از چسب برق در سیستم اعلام حریق

استفاده از چسب برق به‌عنوان اتصال دائمی سیم و کابل سیستم اعلام حریق روش مناسبی نیست.

اتصالات باید با روش مناسب و تجهیزات مورد تأیید انجام شوند.

در ضوابط اجرایی منتشرشده برای سیستم‌های اعلام حریق، استفاده از نوار چسب برق برای این اتصالات ممنوع اعلام شده است.

ترمینال و اتصالات کابل

اتصال کابل‌های اعلام حریق باید:

محکم

قابل اطمینان

عایق‌شده

قابل دسترسی برای سرویس

متناسب با کابل

متناسب با شرایط حریق

باشد.

اتصال ضعیف می‌تواند باعث:

قطعی مدار

مقاومت بالا

افت ولتاژ

خطای پنل

آلارم کاذب

از دست رفتن ارتباط

شود.

افت ولتاژ در کابل اعلام حریق

یکی از مواردی که گاهی توسط نصاب‌ها نادیده گرفته می‌شود، افت ولتاژ است.

فرض کنید فاصله پنل تا آخرین آژیر زیاد باشد.

اگر سطح مقطع کابل کم باشد، در زمان فعال شدن آژیر ممکن است ولتاژ انتهای مدار کاهش پیدا کند.

نتیجه می‌تواند این باشد:

پنل فرمان می‌دهد → آژیرهای نزدیک درست کار می‌کنند → آژیرهای دور ضعیف یا قطع می‌شوند.

بنابراین سطح مقطع کابل باید بر اساس:

طول مسیر + جریان مصرفی + افت ولتاژ مجاز + مشخصات تجهیزات

انتخاب شود.

چرا کابل ۱.۵ همیشه جواب نمی‌دهد؟

این یک تصور اشتباه است که:

«کابل ۲×۱.۵ برای تمام سیستم اعلام حریق کافی است.»

ممکن است برای یک مدار مناسب باشد، اما در مدار دیگری به سطح مقطع بالاتر نیاز باشد.

مثلاً مدار آژیرهای متعدد در یک ساختمان بزرگ ممکن است به دلیل طول زیاد و جریان مصرفی نیازمند بررسی دقیق‌تر باشد.

پس سایز کابل باید محاسبه شود، نه حدس زده شود.


کابل حلقوی سیستم آدرس‌پذیر

در سیستم‌های آدرس‌پذیر، بسیاری از مدارها به شکل Loop / حلقه اجرا می‌شوند.

یعنی مدار از پنل خارج شده، تجهیزات را پشت سر هم پوشش می‌دهد و به پنل بازمی‌گردد.

مزیت این ساختار این است که در برخی شرایط با ایجاد قطعی در یک قسمت، پنل می‌تواند از سمت دیگر به بخشی از تجهیزات دسترسی داشته باشد؛ البته این موضوع به طراحی و ایزولاتورها و ساختار خود سیستم وابسته است.

در اجرای حلقه باید:

مسیر رفت و برگشت

فاصله مسیرها

کابل مناسب

شیلد

قطبیت

ایزولاتورها

اتصالات

مطابق طراحی اجرا شوند.

فاصله مسیر رفت و برگشت Loop

در برخی ضوابط اجرایی اعلام حریق تهران برای مدارهای حلقوی، فاصله مشخصی بین مسیر رفت و برگشت در مسیرهای افقی و عمودی مطرح شده است تا احتمال آسیب هم‌زمان دو مسیر کاهش پیدا کند. یکی از منابع منتشرکننده این ضوابط، فاصله حداقل ۳۰ سانتی‌متر در مسیر عمودی و ۱۲۰ سانتی‌متر در مسیر افقی را ذکر کرده است.

اما این اعداد باید در زمان اجرای پروژه با آخرین نسخه ضوابط ملاک عمل مرجع تأییدکننده پروژه کنترل شوند و نباید بدون توجه به نسخه ضوابط، برای همه پروژه‌ها قطعی فرض شوند.

عبور کابل اعلام حریق از رایزر

رایزر یکی از مسیرهای مهم کابل‌کشی ساختمان است.

در رایزر باید:

کابل‌ها مرتب باشند.

مدار اعلام حریق از برق جدا باشد.

مسیر قابل شناسایی باشد.

کابل‌ها مهار شوند.

در محل عبور از دیوارها Fire Stop مناسب اجرا شود.

دسترسی برای تعمیر و نگهداری فراهم باشد.

Fire Stop در محل عبور کابل

وقتی کابل از دیوار یا کف دارای مقاومت حریق عبور می‌کند، سوراخ ایجادشده نباید بدون حفاظت باقی بماند.

در غیر این صورت، حتی اگر دیوار مقاوم در برابر حریق باشد، حریق می‌تواند از فضای اطراف کابل عبور کند.

بنابراین محل عبور کابل باید با سیستم Fire Stop مناسب و متناسب با درجه مقاومت موردنیاز سازه محافظت شود.

مبحث سوم نیز بر حفاظت مسیرهای پنهان و محل عبور کابل‌ها و لوله‌ها برای جلوگیری از گسترش حریق تأکید دارد.

کابل اعلام حریق و سیستم اتصال زمین

موضوع شیلد و ارت باید طبق طراحی و دستورالعمل سازنده انجام شود.

نباید به‌صورت تجربی:

هر دو سر شیلد را به هر نقطه‌ای از زمین متصل کرد.

اتصال نادرست می‌تواند باعث ایجاد:

حلقه زمین

نویز

خطا

اختلال ارتباط

شود.

کابل مورد تأیید آتش‌نشانی چه ویژگی‌هایی دارد؟

برای انتخاب کابل مناسب باید حداقل این مدارک بررسی شود:

۱. مشخصات فنی تولیدکننده

شامل:

نوع کابل

سطح مقطع

تعداد رشته

نوع هادی

نوع عایق

روکش

ولتاژ نامی

دمای کاری

۲. گواهی آزمون مقاومت در برابر حریق

باید مشخص باشد کابل دقیقاً در چه استانداردی و چه شرایطی آزمون شده است.

۳. گواهینامه معتبر

بسته به پروژه و مرجع تأییدکننده، ممکن است مدارکی مانند گواهی استاندارد ملی یا گواهینامه‌های معتبر بین‌المللی مانند LPCB، VdS، UL و سایر مدارک مورد درخواست باشد. دستورالعمل‌های اجرایی نیز بر وجود تأییدیه معتبر ملی یا گواهینامه استانداردهای بین‌المللی برای کابل‌های مقاوم حریق تأکید کرده‌اند.

۴. تأییدیه مربوط به محصول

داشتن گواهی برای یک محصول یا یک سری محصول به معنی آن نیست که هر کابل دیگری از همان برند خودکار مورد تأیید است.

کد و مدل دقیق کابل باید با گواهی مطابقت داشته باشد.

آیا هر کابل نسوزی مورد تأیید آتش‌نشانی است؟

خیر.

این یکی از مهم‌ترین نکات مقاله است.

عبارت‌هایی مثل:

❌ کابل نسوز

❌ کابل ضدحریق

❌ کابل سیلیکونی

❌ کابل ۹۰۰ درجه

❌ کابل آتش‌نشانی

به‌تنهایی اثبات‌کننده تأییدیه نیستند.

باید:

مدل دقیق کابل + مشخصات فنی + استاندارد آزمون + گواهینامه معتبر + انطباق با ضوابط پروژه

بررسی شود.

مدارک کابل را قبل از خرید بررسی کنید

برای پروژه‌ای که قرار است تأییدیه آتش‌نشانی بگیرد، بهتر است قبل از خرید، این مدارک از فروشنده یا تولیدکننده دریافت شود:

Datasheet

Certificate

Test Report

استاندارد ساخت

استاندارد آزمون حریق

مشخصات سطح مقطع

مشخصات شیلد

مشخصات روکش

مدل دقیق محصول

مدارک تأییدیه مربوط به همان مدل

این کار از مشکلات بعدی هنگام بازدید جلوگیری می‌کند.

اشتباهات رایج در کابل‌کشی اعلام حریق

❌ استفاده از سیم معمولی به جای کابل مناسب

❌ انتخاب کابل فقط براساس قیمت

❌ انتخاب سایز بدون محاسبه افت ولتاژ

❌ استفاده از کابل بدون مدارک معتبر

❌ استفاده از کابل شیلدار بدون اجرای صحیح شیلد

❌ عبور کابل اعلام حریق کنار کابل قدرت بدون جداسازی

❌ استفاده از جعبه تقسیم نامناسب

❌ اتصال با چسب برق

❌ اجرای کابل بدون حفاظت مکانیکی در پارکینگ

❌ عبور کابل از دیوار مقاوم حریق بدون Fire Stop

❌ بی‌توجهی به مسیر رفت و برگشت Loop

❌ مخلوط کردن کابل سیستم اعلام حریق با سایر سیستم‌ها

❌ استفاده از یک سایز کابل برای تمام مدارها بدون محاسبه


چک‌لیست اجرای کابل سیستم اعلام حریق

قبل از تحویل پروژه، موارد زیر را بررسی کنید:

[ ] کابل مطابق نقشه اجرایی است.

[ ] سطح مقطع کابل با طراحی مطابقت دارد.

[ ] کابل دارای مدارک فنی معتبر است.

[ ] مقاومت حریق کابل مطابق نیاز پروژه است.

[ ] کابل آدرس‌پذیر در صورت نیاز شیلدار است.

[ ] مسیر کابل از مدارهای قدرت جداست.

[ ] کابل در معرض ضربه محافظت شده است.

[ ] اتصالات صحیح اجرا شده‌اند.

[ ] از چسب برق برای اتصال استفاده نشده است.

[ ] جعبه تقسیم مناسب است.

[ ] شیلد مطابق دستور سازنده متصل شده است.

[ ] افت ولتاژ بررسی شده است.

[ ] مسیر Loop صحیح اجرا شده است.

[ ] Fire Stop در محل‌های موردنیاز اجرا شده است.

[ ] کابل‌ها در رایزر مرتب و مشخص هستند.

[ ] تست پیوستگی مدار انجام شده است.

[ ] تست اتصال کوتاه انجام شده است.

[ ] مقاومت عایقی طبق دستور سازنده و روش مجاز بررسی شده است.

[ ] مدار آژیرها تحت بار تست شده است.

[ ] عملکرد سیستم از پنل مرکزی بررسی شده است.

تست نهایی کابل‌کشی اعلام حریق

پس از اجرای کابل‌کشی، صرفاً روشن شدن پنل کافی نیست.

باید مدارها از نظر:

قطعی + اتصال کوتاه + قطبیت + مقاومت مدار + افت ولتاژ + عملکرد تجهیزات + ارتباط Loop

بررسی شوند.

در سیستم‌های آدرس‌پذیر نیز باید تمام تجهیزات توسط پنل شناسایی شوند و خطاهای احتمالی بررسی شوند.

مبحث سیزدهم نیز بر این اصل تأکید دارد که قطعی یا اتصال در مدار باید به شکل مناسب ثبت و اعلام شود و خرابی یک مدار نباید باعث از کار افتادن کل سیستم شود.


جمع‌بندی

کابل‌کشی سیستم اعلام حریق فقط عبور دادن چند رشته کابل بین دتکتورها و پنل نیست.

یک سیستم استاندارد باید از مرحله طراحی تا اجرا موارد زیر را در نظر بگیرد:

**انتخاب کابل مناسب

سطح مقطع صحیح

مقاومت مناسب در برابر حریق

شیلد در موارد موردنیاز

مسیر مستقل

حفاظت مکانیکی

اتصالات استاندارد

جعبه تقسیم مناسب

Fire Stop

محاسبه افت ولتاژ

اجرای صحیح Loop


تست و تحویل سیستم

همچنین باید توجه داشت که مبحث سوم، انتخاب کابل و سطح مقطع را به مبحث سیزدهم، استانداردهای معتبر و مشخصات فنی سازنده سیستم مرتبط می‌کند؛ بنابراین برای پروژه واقعی، آخرین ضوابط ملاک عمل سازمان آتش‌نشانی مربوطه و مدارک پروژه باید ملاک نهایی باشند.


🔥 اجرای اصولی سیستم اعلام حریق با آترون

آترون حریق کاران پایتخت با تجربه در حوزه سیستم‌های ایمنی و آتش‌نشانی، خدمات طراحی، تأمین تجهیزات و اجرای سیستم‌های اعلام حریق را متناسب با شرایط پروژه ارائه می‌دهد.

خدمات آترون شامل:

🔥 طراحی و اجرای سیستم اعلام حریق متعارف

🔥 طراحی و اجرای سیستم اعلام حریق آدرس‌پذیر

🔥 کابل‌کشی اصولی و استاندارد سیستم اعلام حریق

🔥 تأمین کابل‌های مقاوم در برابر حریق

🔥 تأمین دتکتور دود، حرارت و ترکیبی

🔥 تأمین شستی و آژیر فلاشر

🔥 تأمین و اجرای کنترل پنل اعلام حریق

🔥 اجرای سیستم‌های کنترل دود و فشار مثبت

🔥 طراحی و اجرای سیستم اطفای حریق

🔥 اجرای اسپرینکلر و شبکه لوله‌کشی آتش‌نشانی

🔥 سرویس و نگهداری سیستم‌های اعلام و اطفای حریق

🔥 مشاوره فنی جهت اجرای الزامات ایمنی و آتش‌نشانی

برای مشاهده تجهیزات، محصولات و خدمات تخصصی آتش‌نشانی:

آترون‌شاپ  | atroonshop.ir⁠ |  آترون حریق کاران پایتخت

طراحی | تأمین | اجرا | تامین تجهیزات و سرویس و نگهداری سیستم‌های اعلام و اطفای حریق

نکته مهم: ضوابط و مدارک موردنیاز تأیید پروژه ممکن است بر اساس شهر، نوع ساختمان، کاربری، نسخه ضوابط ملاک عمل و نظر مرجع تأییدکننده متفاوت باشد. برای همین، در پروژه واقعی نباید صرفاً بر اساس یک سایز یا عبارت «کابل نسوز» خرید انجام شود؛ مدل دقیق کابل و مدارک آن باید با نقشه و ضوابط همان پروژه تطبیق داده شود.
